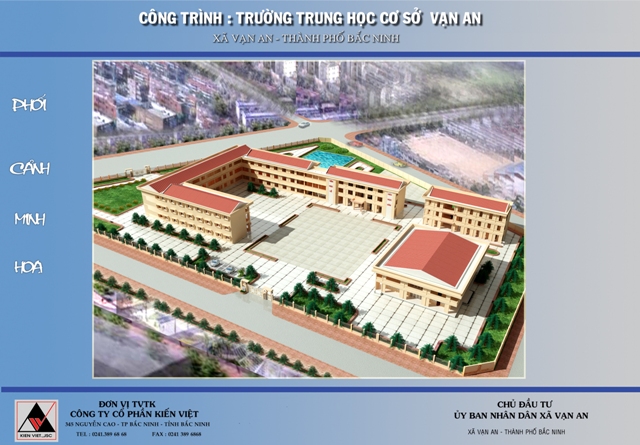

Trường THCS Vạn An, phường Vạn An, thành phố Bắc Ninh
16/05/2013 08:57
Thẩm tra hồ sơ thiết kế bản vẽ thi công, dự toán

1. Quy mô đầu tư xây dựng: Xây dựng Trường THCS Vạn An bao gồm các hạng mục: Nhà lớp học, nhà hiệu bộ, nhà thực hành, nhà phục vụ học tập, các hạng mục công trình phụ trợ, hạ tầng kỹ thuật; thiết bị phục vụ học tập.

2. Diện tích sử dụng đất: 15.597 m2.

3. Giải pháp thiết kế:

3.1. Nhà lớp học: Công trình cấp III cao 3 tầng, chiều cao tầng 3,6m; tổng diện tích sàn 3051m2; gồm 3 đơn nguyên độc lập, giao thông theo phương đứng có 3 cầu thang bộ, phương ngang là hành lang rộng 2,02m. Kết cấu khung BTCT chịu lực mác 200#, móng cọc BTCT mác 250#; cổ móng xây gạch đặc mác 75#, tường bao che xây gạch rỗng mác 75#; vữa xây trát dùng vữa xi măng mác 50#, vữa trát dầm, trần xi măng mác 75#; trần và tường nhà lăn sơn. Sàn mái đổ BTCT tại chỗ mác 200#, láng chống thấm, chống nóng bằng tôn liên doanh dày 0,42mm trên hệ tường thu hồi và xà gồ thép; nền lát gạch Ceramic 400x400mm. Cửa đi và cửa sổ gỗ nhóm II khuôn đơn, ô thoáng và cửa sổ có hoa sắt bảo vệ. Dây điện, thiết bị điện, chống sét và thiết bị cấp thoát nước, vệ sinh sản xuất trong nước; hệ thống phòng cháy chữa cháy theo tiêu chuẩn phòng cháy chữa cháy.

3.2. Nhà hiệu bộ: Công trình cấp III cao 3 tầng, giao thông theo phương đứng là cầu thang bộ, phương ngang là hành lang rộng 1,8m; tổng diện tích sàn 737m2, chiều cao tầng 3,6m. Kết cấu khung BTCT chịu lực mác 200#, móng cọc BTCT mác 250#; cổ móng xây gạch đặc mác 75#, tường bao che xây gạch rỗng mác 75#; vữa xây trát dùng vữa xi măng mác 50#, vữa trát dầm, trần mác 75#; trần và tường nhà lăn sơn. Sàn mái đổ BTCT tại chỗ mác 200#, láng chống thấm, quét fillkote, chống nóng bằng tôn liên doanh dày 0,42mm trên hệ tường thu hồi và xà gồ thép, nền lát gạch Ceramic 400x400mm; mỗi tầng có khu vệ sinh nam nữ riêng. Cửa đi và cửa sổ gỗ nhóm II khuôn đơn, ô thoáng và cửa sổ có hoa sắt bảo vệ. Dây điện, thiết bị điện, chống sét và thiết bị cấp thoát nước, vệ sinh sản xuất trong nước; hệ thống phòng cháy chữa cháy theo tiêu chuẩn phòng cháy chữa cháy.

3.3. Nhà thực hành: Công trình cấp III cao 3 tầng, giao thông theo phương đứng là cầu thang bộ, phương ngang là hành lang rộng 2,02m; tổng diện tích sàn 730,2m2, chiều cao tầng 3,6m. Kết cấu khung BTCT chịu lực mác 200#, móng cọc BTCT mác 250#; cổ móng xây gạch đặc mác 75#, tường bao che xây gạch rỗng mác 75#; vữa xây trát dùng vữa xi măng mác 50#, vữa trát dầm, trần mác 75#; trần và tường nhà lăn sơn. Sàn mái đổ BTCT tại chỗ mác 200#, láng chống thấm, quét fillkote, chống nóng bằng tôn liên doanh dày 0,42mm trên hệ tường thu hồi và xà gồ thép, nền lát gạch Ceramic 400x400mm.Mỗi tầng gồm các phòng lớp học, học chức năng, phòng nghỉ giáo viên và khu vệ sinh nam, nữ. Cửa đi và cửa sổ gỗ nhóm II khuôn đơn, ô thoáng và cửa sổ có hoa sắt bảo vệ. Dây điện, thiết bị điện, chống sét và thiết bị cấp thoát nước, vệ sinh sản xuất trong nước; hệ thống phòng cháy chữa cháy theo tiêu chuẩn phòng cháy chữa cháy.

3.4. Nhà phục vụ học tập: Công trình cấp III cao 2 tầng, diện tích sàn 1268 m2, chiều cao tầng 3,6m; giao thông theo phương đứng là 02 cầu thang bộ, theo phương ngang là hành lang rộng 1,8m. Mặt bằng công trình gồm phòng sinh hoạt đa năng diện tích 284 m2 ở giữa, kết hợp ở các tầng là phòng đọc sách, kho sách, phòng truyền thống và các phòng phục vụ nhu cầu sử dụng. Kết cấu móng cọc BTCT mác 250#; kết cấu thân sử dụng hệ cột BTCT mác 200# liên kết với vì kèo thép kiểu tiền chế bằng bu lông ở khu vực phòng đa năng kết hợp với hệ tường thu hồi và xà gồ thép ở những vị trí khác, mái lợp tôn liên doanh dày 0,42mm. Cổ móng  xây gạch đặc mác 75#, tường bao che xây gạch rỗng mác 75#, vữa xây trát dùng vữa xi măng mác 50#, vữa trát dầm trần mác 75#; trần và tường nhà lăn sơn; nền lát gạch Ceramic 400x400mm. Nền phòng đa năng đổ bê tông đá 4x6 mác 100# dày 10cm, lát gạch lá nem 400x400mm, phòng vệ sinh lát gạch chống trơn 300x300. Cửa đi và cửa sổ gỗ nhóm II khuôn đơn kết hợp với cửa kính, vách kính khung nhôm chiếu sáng, thông gió, ô thoáng và cửa sổ có hoa sắt bảo vệ. Dây điện, thiết bị điện, chống sét và thiết bị cấp thoát nước, vệ sinh sản xuất trong nước; hệ thống phòng cháy chữa cháy theo tiêu chuẩn phòng cháy chữa cháy.

    4.Tổng mức đầu tư của dự án:    42.733.556.000 đồng
